LT-30
1 руб.
Добавить в корзинуОписание

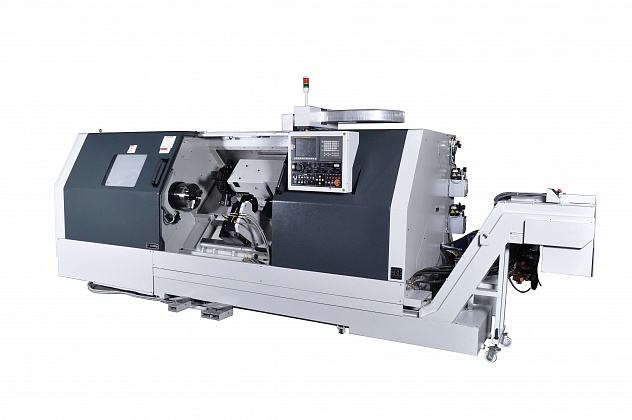

Станок является высокоточным токарным обрабатывающим центром с ЧПУ, соответствующим широкому диапазону потребностей заказчиков. Компоненты станка такие, как ШВП, подшипники, система ЧПУ и приводы, подбираются от лучших мировых производителей. Станок собирается специальной командой профессионалов под контролем опытного технического эксперта. Данная модель станка доступна в трех версиях, в зависимости от длины обработки
Технические характеристики
| Показатель | Ед.изм. | Величина |
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Расстояние между центрами | мм | 1050 |
| Диаметр над станиной | мм | 650 |
| Максимальный диаметр обработки | мм | 480 |
| Максимальная длина наружного точения | мм | 1000 |
| ШПИНДЕЛЬ | ||
| Тип шпинделя | Картриджного типа | |
| Торец шпинделя | A2-8 | |
| Диаметр отверстия шпинделя | мм | 80 |
| Максимальный диаметр обрабатываемого прутка | мм | 67 |
| Диаметр отверстия переднего подшипника | мм | 120 |
| Скорость шпинделя стандартная максимальная | об./мин. | 3000 |
| Мощность шпинделя (режим 30 мин.) | кВт | 22 |
| Мощность шпинделя | кВт | 18,5 |
| Диапазон частоты вращения шпинделя на полной мощности | об./мин. | 440-2630 |
| Модель двигателя шпинделя | Fanuc ; Alpha P-40 i | |
| РЕВОЛЬВЕРНАЯ ГОЛОВКА | ||
| Максимальное количество инструментов | 8 | |
| Револьверная голова | BTP-125 | |
| Сечение диска револьверной головки | мм | 410 |
| Максимальный диаметр расточной оправки | мм | 50 |
| Сечение резцовой державки | мм | 25X25 |
| ОСЬ X | ||
| Модель двигателя подачи оси X | Fanuc ; Alpha C -22 i | |
| Направляющие оси Х | Закаленные коробчатого типа | |
| Ход по оси X | мм | 255 |
| Скорость быстрого хода по оси Х | м/мин. | 15 |
| Диаметр и шаг ШВП по оси Х | мм | 32 & 10 |
| Крутящий момент двигателя по оси Х | Нм | 22 |
| ОСЬ Z | ||
| Модель двигателя подачи оси Z | Fanuc ; Alpha C-22 i | |
| Направляющие оси Z | Закаленные коробчатого типа | |
| Ход по оси Z | мм | 1050 |
| Скорость быстрого хода по оси Z | м/мин. | 15 |
| Диаметр и шаг ШВП по оси Z | мм | 40 & 10 |
| Крутящий момент двигателя по оси Z | Нм | 22 |
| ЗАДНЯЯ БАБКА | ||
| Перемещение пиноли задней бабки | мм | 120 |
| Перемещение основания задней бабки | мм | 795 |
| Осевое усилие задней бабки (макс.) | кгс | 660 при 15 бар |
| Диаметр пиноли задней бабки | мм | 100 |
| Конус пиноли | MT-5 | |
| Тип вращающегося центра задней бабки | Удлиненный | |
| ОБЩИЕ ДАННЫЕ | ||
| Емкость бака СОЖ | л | 230 |
| Производительность гидравлического насоса | л/мин. | 14 |
| Емкость гидравлического бака | л | 70 |
| Габаритные размеры станка (Д х Ш х В) | мм | ~4325 X 1875 X 1990 |
| Вес станка | кг | ~6750 |
Стандартная комплектация
| Стандартная комплектация |
|---|
| Станок токарный с ЧПУ с модели LT-30 |
| Шпиндель картриджного типа |
| Базовая гидравлическая система |
| Автоматическая централизованная система смазки |
| Система охлаждения |
| Встроенная система освещения |
| Блок инструментов для токарной обработки по наружному диаметру (8 шт.) |
| Державка расточной оправки (4 шт.) |
| Державка для подрезных резцов (2 шт.) |
| Набор втулок |
| Задняя бабка с вращающимся центром |
| Функция торможения по оси Х |
| Программируемая задняя бабка |
| Шпиндель картриджного типа |
| Привод шпинделя переменного тока |
| Высокоскоростная револьверная головка, работающая в двух направлениях |
| Закаленные стальные направляющие с турситовым покрытием |
| Автоматическое отключение питания при перегрузке |
| Шпиндель А2-11 вместо А2-8 (скорость вращения 50-2000 об/мин, проходное отверстие в шпинделе 105 мм, обрабатываемый пруток 90 мм) |
| Гидравлический патронHSH-15 Sumchully (Южная Корея) диаметр 381 мм, центральное отверстие 117,5 мм, гидроцилиндром SH-25011 вместо стандартного патрона B210 Kitagawa (Япония). |
| Стружкоуборочный конвейер (монтаж сбоку) |
| Предустанов люнета |

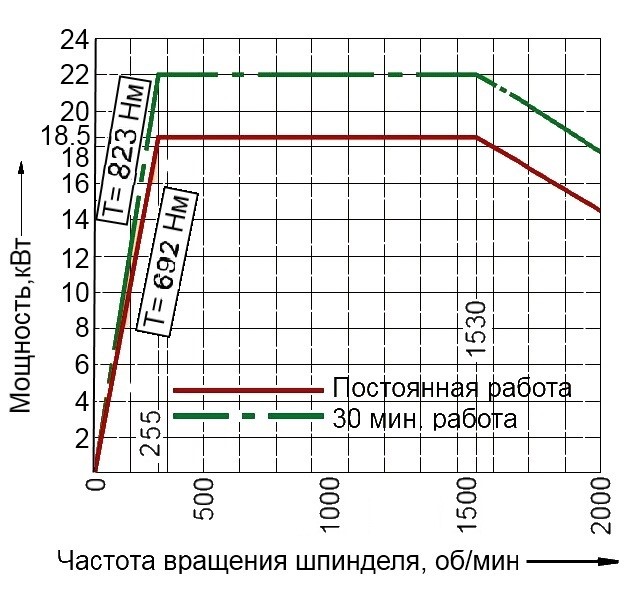

График крутящего момента
